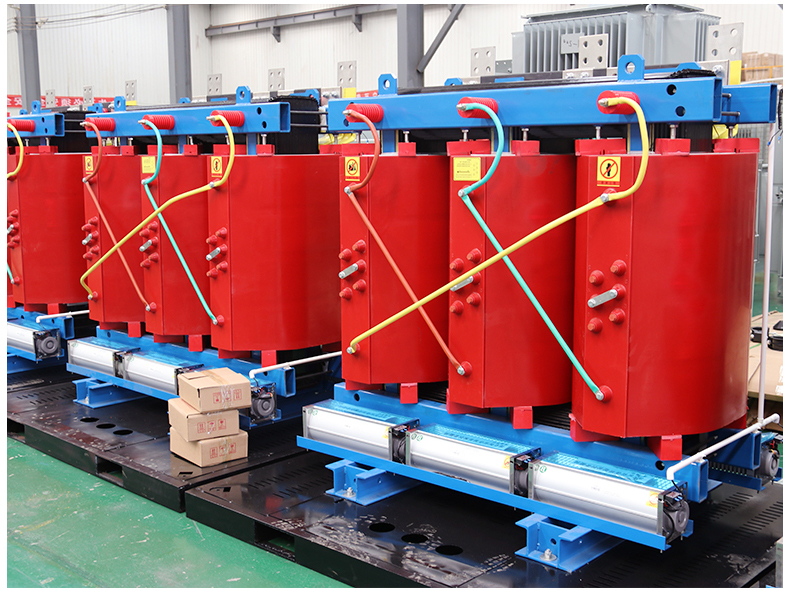

SCB11干式變壓器是一種重要的電力設備，也是一種重要的電器設備，SCB11干式變壓器在安裝中要注意的問題比較多，否則會導致變壓器不能正常使用，造成不必要的麻煩。那么 SCB11干式變壓器在安裝過程中要注意些什么呢？

scb11干式變壓器的安裝方法如下:

一、SCB11干式變壓器采用型鋼作為基礎的安裝

鋼框架的幾何尺寸應滿足基本設計圖紙的要求。如果設計不要求鋼框架離地，在施工期間鋼框架的頂部可以離地100毫米。

②鋼基礎框架與接地扁鋼的連接不應少于兩端。鋼基礎框架兩端應采用不小于40X4mm的扁鋼焊接。焊接扁鋼時，焊縫的長度應為扁鋼寬度的兩倍，并應焊接三個邊緣。焊后應清除氧化皮，焊縫應均勻牢固。防腐處理后，焊縫應刷灰色面漆兩遍。

二、SCB11干式變壓器二次處理

①二次運輸是將scb11干式變壓器從設備倉庫運至scb11干式變壓器安裝現場，搬運時注意交通線路。到達現場后應做好現場保護。

②scb11干式變壓器吊裝時，索具必須通過檢查是否合格，運輸發展路徑應道路平整良好。根據scb11干式變壓器提高自身產品重量及吊裝高度，決定企業采用何種搬運管理工具可以進行裝卸。

三、SCB11干式變壓器本體安裝

①scb11干式變壓器的安裝可根據現場實際情況進行。如果SCB11干式配電室在一樓，可以直接吊入室內；如果在地下室，可以利用預留孔吊裝scb11干式變壓器或預留通道在室內運輸至基礎。

②SCB11型干式變壓器安裝到位時，應根據設計要求的方位角和與墻體的距離大小安裝到位，與墻體的距離不應小于800mm，與門的距離不應小于1000mm，并應適當考慮推力方向，開關操作方向應留出1200mm 以上的間隙。

③ scb11干式變壓器配有滾輪，滾輪應轉動靈活。scb11干式變壓器就位后，滾筒應用可拆卸的制動裝置固定?；蛘卟鹣聺L筒保存。

四、scb11干式變壓器進行附件系統安裝

①干式SCB11變壓器干式一次元件應按產品規格安裝，二次儀表安裝在 SCB11干式變壓器圍欄內進行觀察。軟管不得壓縮或彎曲，剩余部分應盤繞并固定在溫度計附近。

②干式scb11干式變壓器的電阻溫度計，一次元件應預裝在干式scb11變壓器內，二次儀表應安裝在值班室或操作平臺上。溫度補償導線應滿足儀器的要求，并適當增加額外的溫度補償電阻，經檢定和調試后方可使用。

五、電壓開關裝置的安裝

①scb11干式變壓器電壓開關裝置，各觸點與線圈連接線壓接正確、牢固、可靠，接觸面緊密接觸。切換電壓時，旋轉觸點的停止位置正確，并與指示位置一致。

②有載調壓切換控制裝置轉動到極限工作位置時，應裝有機械設備聯鎖和帶有限位開關的電氣系統聯鎖。

③有載調壓開關裝置的控制箱應安裝在值班室或控制臺上，連接正確，并應調整，手動和自動工作正常，齒輪指示正確。

六、SCB11干式變壓器接線

①SCB11干式變壓器主、次級線路、地線、控制線路應符合現行施工驗收規范。

②scb11干式變壓器的一、二次引線連接不應使SCB 11干式變壓器的套管直接受力。

③scb11干式變壓器中性線在中性點處與保護以及接地線同接在我們一起，并應分別進行敷設，中性線宜用絕緣系統導線，保護工作地線宜采用黃/綠相間的雙色絕緣部分導線。
