首頁>>產品中心>>干式變壓器SCB10系列10kv級干式變壓器

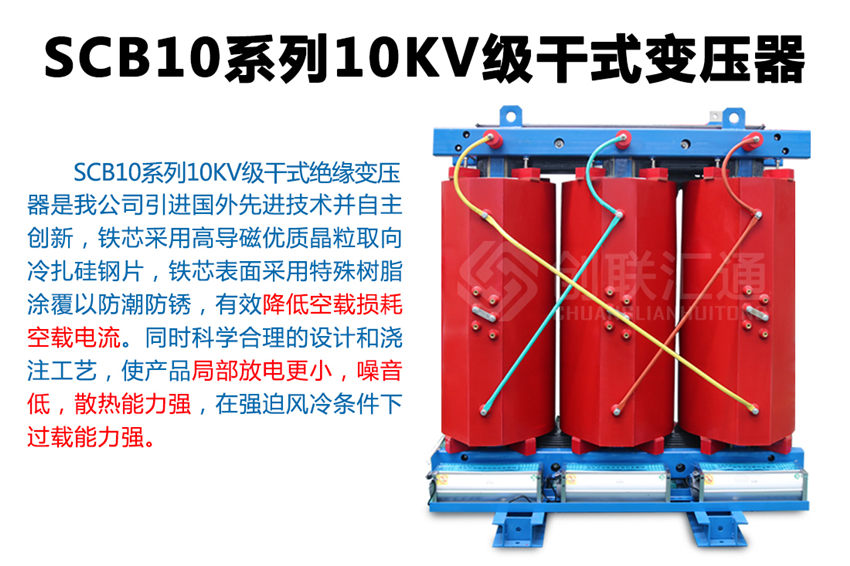

SCB10系列10kv級干式變壓器
分享到:

SCB10系列10kv級干式變壓器

【額定容量】:30-2500kva      【額定電壓】:10kv
【聯結組別編號】:Dyn11,Yyno

產品價格 ??
產品用途

    適用于高層建筑、商業中心、機場、隧道、電廠、化工廠、核電站、碼頭、船舶等重要或特殊環境場所。

全國24小時銷售熱線:13263317831





SCB10樹質絕緣干式變壓器是我公司引進外先進技術, 由于線圈被環氧樹脂包封,所以難燃,防火體積小,可直接安置在負荷中心。同時科學合理的設計和澆注工藝,電小,噪聲低,散熱能力強,在強迫風冷條件下可以在125%額定負載下長期運行,并配有智能溫控儀,具有故障報警,超溫報警,朝聞挑著,以及黑匣子功能,并通過RS485串口與計算機相連,可以集中監視和控制。


產品結構:

高壓繞組
高壓繞組用帶填料環氧樹脂真空澆注,局放量小,線圈電氣強度高,繞內外壁用玻璃纖維網絡格板增強,增加了線圈的機械強度,提高了產品抗突短路的能力,線圈永不開裂。

低壓繞組
低壓繞組采用箔式結構,解決了用線繞時軸向螺旋角問題,使安匝更s同時線圈采用軸向冷卻風道,增強了敗熱能力,繞組層間采用了DMD環氧預漫布,整體固化成形。

鐵芯
鐵芯造用進口優質冷軋硅鋼片,三階金斜接結構、芯柱果用F級無模禮、鐵芯表面采用環氧樹醒包封,降低了空載損耗,空載電流和鐵芯城央件和緊固件經持殊表面處理,使產品外觀質量有了進一步提高,

溫控系級和冷風系統
采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能來。溫度控制采用智能溫控儀,提高了變壓器運行可靠性。

產品特點:
1.安全,防火,無污染,可直接運行于負荷中心;
2.采用內先進生產技術,機械強度高,抗短路能力強,局部放電量小,熱穩定性好,可靠性高,使用壽命長;
3.低損耗,低噪音,節能效果明顯,免維護;
4.散熱性能好,過負載能力強,強迫風冷時可提高50%容量運行;
5.防潮性能好,適應高濕度和其他惡劣環境中運行;
6.體積小,重量輕,占地空間少,安裝費用低。

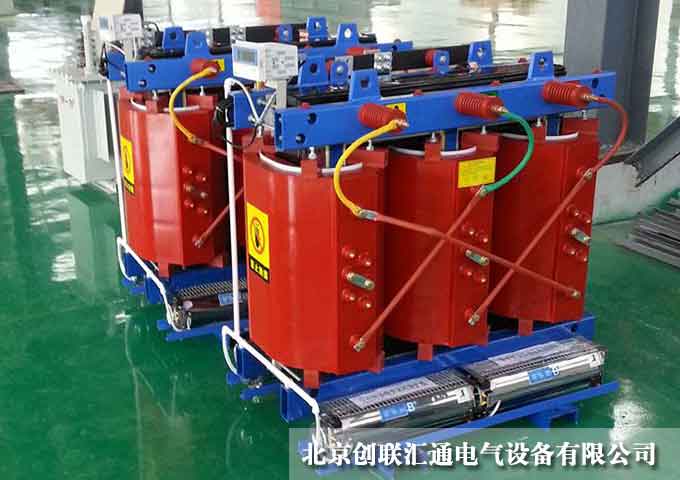

產品圖片

SCB10系列10kv級干式變壓器

產品參數

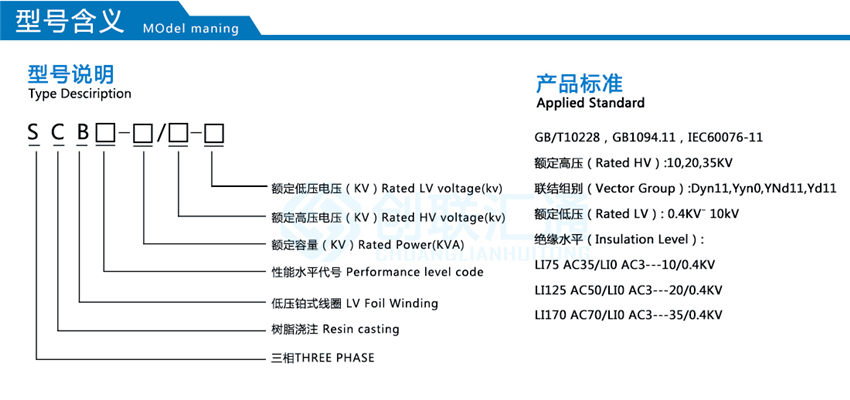

變壓器型號


額定

容量(KVA)


聯結



標號


電壓組合(kV)


損耗(W)


空載

電流

(%)


短路

阻抗

(%)





分接

范圍








負


SCB10-30/10


30


Dyn11



Yyn0


10

6.3



6


±5%,±2×

2.5%



+3×2.5%

-1×2.5%


0.4


190


710


2.4


4.0


SCB10-50/10


50


270


1000


2.4


SCB10-80/10


80


370


1380


1.8


SCB10-100/10


100


400


1570


1.8


SCB10-125/10


125


470


1850


1.6


SCB10-160/10


160


550


2130


1.6


SCB10-200/10


200


630


2530


1.4


SCB10-250/10


250


720


2760


1.4


SCB10-315/10


315


880


3470


1.2


SCB10-400/10


400


980


3990


1.2


SCB10-500/10


500


1160


4880


1.2


SCB10-630/10


630


1350


5880


1.0


SCB10-630/10


630


1300


5960


1.0


6.0


SCB10-800/10


800


1520


6960


1.0


SCB10-1000/10


1000


1770


8130


1.0


SCB10-1250/10


1250


2090


9690


1.0


SCB10-1600/10


1600


2450


11730


1.0


SCB10-2000/10


2000


3050


14450


0.8


SCB10-2500/10


2500


3600


17170


0.8


以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
