一，立體三角形線圈鐵芯電力變壓器介紹

電力變壓器是廣泛使用的電力基礎設施產品。幾十年來，疊層電力變壓器在中和世界范圍內已經延長了很長時間，并且其性能沒有得到根本改善。金山門科技有限公司開發的S11-M-RL和S13-M-RL系列三維線圈鐵芯電力變壓器是繼疊層式和線圈鐵芯電力變壓器之后的又一革命性產品。它是一種新型節能變壓器，結構更合理，性能更好，節能效果更顯著。

隨著第二次城鄉電網建設和改造以及各種電力項目，如何提高電力變壓器的技術含量，更好地貫徹落實家節能環保政策，積極推進新型節能，低耗電 - 成本，環保應用。產品已成為擺在我們面前的重要課題。金山門科技有限公司生產的三維線圈鐵芯電力變壓器是一種傳統材料，但運行噪音低，損耗低，節約材料，完全符合際內低碳經濟和節能減排減少政策。該產品已列入家節能電廠選定的先批節能產品;家資源節約和環境保護中央預算投資項目;家經濟貿易委員會，原電公司已發文推廣這種節能產品：神申也將是一個三維線圈核心變壓器作為疊層式，扁平線圈核心電力變壓器的升級產品是推廣。

二，先特的“心”

核心不需要削減。它沒有沖壓，消除了傳統變壓器的橫向和縱向接頭，并降低了磁阻。芯柱的橫截面為多邊形，芯具有較大的填充系數，三角形的三維結構使其三相磁路等于和較短。它實現了人們夢寐以求的理想變壓器的核心結構。三角形三維線圈芯是窄寬，寬到窄的連續鋼帶，三個單框鐵芯，橫截面為半天形多邊形，先先纏繞，三個單框鐵芯三維組裝形成三個。鐵芯的橫截面類似于家形狀的三維輥芯。三相磁路完全對稱，縮短了鐵鏟，核心柱填充系數高。其結構被認為是理想的電力變壓器結構，這是扁平線圈芯無法比擬的。測試顯示了三維線圈核心電力變壓器的測試數據。三維線圈核心不僅是扁平線圈核心電力變壓器，也是電力變壓器核心結構的重大突破和飛躍！它的誕生被譽為“電力變壓器核心的革命”。因此，三維線圈核心電力變壓器被公認為節能，環保，超靜音的綠色電力變壓器。

三，產品功能

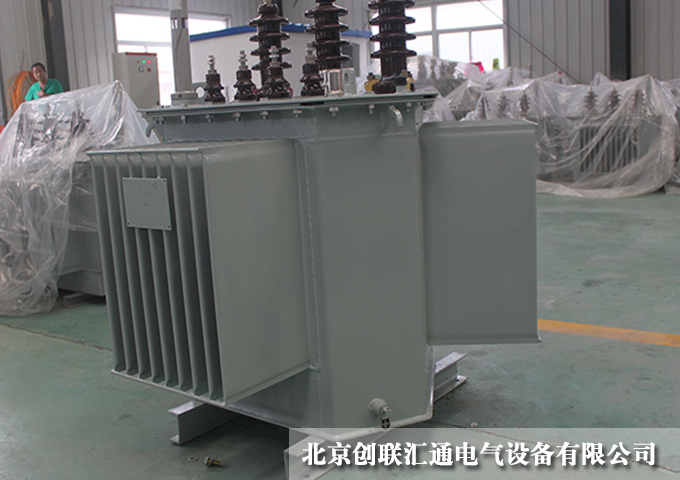

S13-M.RL新型節能型三維線圈鐵芯變壓器

。與相同容量的S7變壓器相比，空載損耗降低了55％，負載損耗降低了33％，空載電流降低了85％以上，噪聲降低了8dB （A）-13dB（A）。。與相同容量的S9變壓器相比，空載損耗降低了50％，空載電流降低了80％以上，噪聲降低了8dB（A）-11dB（A）。

。與標S11變壓器相比，空載損耗降低25％以上，空載電流降低70％以上。噪音降8dB（A） - 11dB（A）

。俞標S13的疊層結構容量相同，與變壓器相比，空載電流下降了70％以上。噪聲降低5dB（A）-8dB（A）

兩個電壓兼容

。 S13-M.RL- / 10-20和S11-M.RL- / 10-20三維三角芯鐵芯變壓器提供10kV和20kV電壓兼容系列，處于10kV的過渡期電網到20kV電網。方便用戶使用。

三相磁路平衡

。三維三角形芯由三個相同的單幀組成。三個芯以等邊角排列。三個磁芯的磁長完全相同，較短的三個磁芯是一致的，因而是三相。磁路平衡。

穩定的質量和提高的生產效率

。三維三角形線圈芯類似于扁平線圈芯，因為芯在生產線上滾動，不需要橫切設備，這消除了人工層壓，堆疊和拆卸造成的質量波動。鐵軛;堆疊變壓器可減少5-6個工序，生產效率高，質量穩定可靠，受人為因素影響較小。

三維三角形線圈鐵芯變壓器的結構確定其短路電阻優于平面變壓器。原因如下：

?？蚣芎蛪K均勻分布在身體周圍。三相力是均勻?qū)ΨQ的。

。與平面布置線圈的壓制面積相比，線圈被按壓的區域增加了15.7％。

。夾子是一個三維三角形框架結構，焊接成一體，由于三維三角形的穩定性，整體強度很大。使三相力一致。

防盜

。由于技術原因，堆疊的核心變壓器容易被盜。拆卸車身緊固件。擊倒變壓器的硅鋼片。此時，變壓器的三個繞組與硅鋼板分離，諸如硅鋼片和線圈之類的有價值的材料很容易被盜走和運走。由于線圈鐵芯變壓器的鐵芯是一個整體，鐵芯不能被敲擊，線圈不能拆下。由于1OOKvA變壓器的重量為400kg，200kVA變壓器的重量為650kg，因此拆除整個鐵芯和線圈非常困難。分離有價物體如硅鋼片和銅線并不容易。因此，線圈鐵芯變壓器具有更好的防盜性能。

占地面積小，外形美觀

變壓器油箱采用近三角形三角形結構，體積小于傳統矩形油箱，結構緊湊，外形美觀，面積較大。

產品經濟性好，性價比高

與芯片式變壓器的相同性能水平相比，三維線圈鐵芯變壓器降低了損耗值并降低了運行成本。因此，可以降低用戶的投資成本，并且可以為用戶節省運營成本。更多詳情咨詢投遞郵箱：wang001_bjclht@163.com
