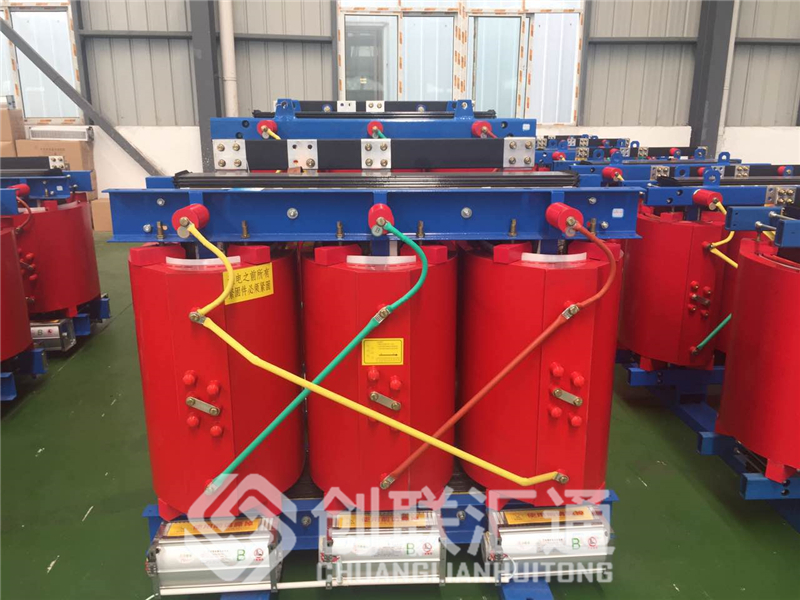

6KV干式變壓器

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-07-20 01:48:52

導讀：6KV干式變壓器交代及防備性實驗一，變壓器本體繞組連同套管絕緣電阻、接收比 1，測試方式測量繞組絕緣電阻時，應根據測量各繞組對地和其他繞組間絕緣電阻值。被測繞組各引出

　　6KV干式變壓器交代及防備性實驗

　　一，變壓器本體繞組連同套管絕緣電阻、接收比

　　1，測試方式

　　測量繞組絕緣電阻時，應根據測量各繞組對地和其他繞組間絕緣電阻值。被測繞組各引出線端應短路，其他各非被測繞組應短路接地。

　　2，實驗步調

　　1.測量并記實情況溫度和濕度，并記實變壓器繞組絕緣溫度。

　　2.丈量前應將被測繞組短路接地，將一切繞組充實放電。

　　3.各非被測繞組短路接地，被測繞組各引出端短路，丈量紀錄15/60s的絕緣電阻值。

　　4.封閉兆歐表，被測繞組回路對地放電。

　　5.丈量其他繞組。

　　二，變壓器本體繞組連同套管的直流電阻

　　1，測試方式

　　1.利用變壓器直流電阻測試儀停止測量。

　　2.依照直流電阻測試儀實驗接線。

　　2，實驗步調

　　1.測量并記實情況溫度和濕度。

　　2.將丈量設備或儀表經由過程測試線與被測繞組有用毗連，起頭測量。

　　3.測試終了應利用測量裝備或儀表上的“放電”或“復位”鍵對被測繞組充實放電。

　　三，變壓器本體交換耐壓實驗

　　1，測試方式

　　1.按照相干規程或制造廠家的劃定值肯定實驗電壓，并按照實驗電壓和變壓器容量挑選合適的耐壓儀器。

　　2.實驗前進步前輩行絕緣電阻和接收比、直流電阻等實驗，各項實驗及格后再停止本項實驗。實驗后再停止一次絕緣電阻和接收比丈量，比力實驗前后的轉變。

　　2，實驗步調

　　1.搜檢實驗設備和實驗變壓器一般。按接線圖籌辦實驗，包管一切實驗設備、儀器儀表接線準確、唆使準確。

　　2.非被試繞組電氣毗連后接地。被試繞組先尾毗連后引出。

　　3.記實繞組溫度，情況溫度和濕度。

　　4.各類儀表接線準確后，便可將高壓引線接到被試繞組長進行實驗。

　　5.升壓必需從零起頭，升壓速率在40％實驗電壓之內可不受限定，其后應平均升壓，速率約每秒3％的實驗電壓。升至實驗電壓后保持1min。

　　6.將電壓降至零，拉開電源，該實驗繞組實驗竣事。

　　7.對其他相或分支繞組停止實驗。

　　……

　　以上是常見干式變壓器的各種的資料供大家進行參考，對于常見的干式變壓器您還有什么其他的問題的話請聯系我們或者是咨詢我們的網站進行溝通和了解吧！
