油浸式變壓器和干式變壓器區分

　　

　　代價比較——代價上干變比油變貴。

　　

　　容量對照——油變遍及比干變?nèi)萘看?。干式變壓器普通合用于配電用，容量多?shù)在1600KVA以下， 電壓在10KV以下，也有個體做到35KV電壓品級的；而油式變壓器卻能夠從小到大做到全數容量，電壓品級也做到了一切電壓。

　　

　　利用場合比較——干變普通用于綜合修建內（地下室、樓層中、樓頂?shù)龋┖吐殕T麋集場合。油變采取在自力的變電場合。箱變內變壓器普通采取干變，戶外姑且用電普通采取油變。

　　

　　體積對照——油變比干變的體積大，是以利用油變時要求空間比力寬敞，空間較為擁堵時只能利用干變。

　　

　　情況要求對照——普通來講，油變的散熱結果要優于干變。干式變壓器普通用樹脂絕緣，靠天然風冷，大容量靠風機冷卻，而油式變壓器靠絕緣油停止絕緣，靠絕緣油在變壓器內部的輪回將線圈發生的熱帶到變壓器的散熱器（片）長進行 散熱。

　　

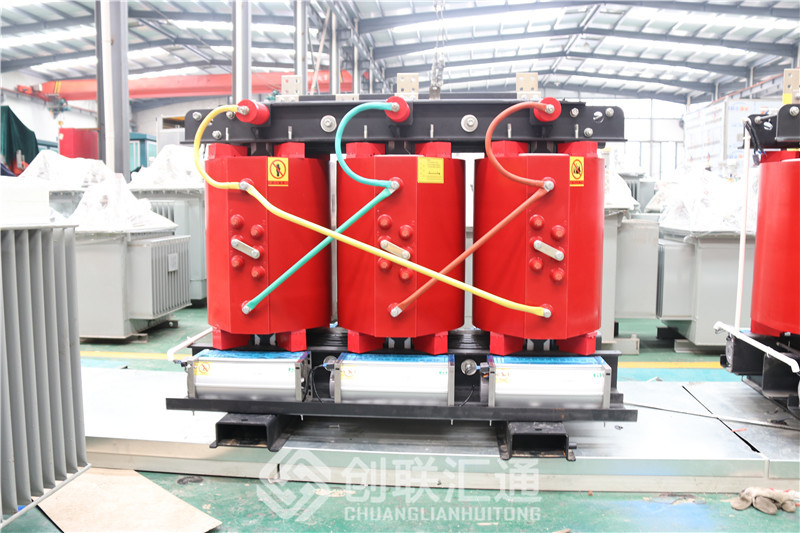

　　表面比較——封裝情勢分歧，干式變壓器能間接看到鐵芯和線圈， 而油式變壓器只能看到變壓器的外殼。

　　

　　引線情勢比較——干式變壓器大多利用硅橡膠套管，而油式變壓器大部門利用瓷套管。

　　

　　對負荷的接受才能比較——一般干式變壓器應在額定容量下運轉，而油式變壓器過載才能比力好。

　　

　　總的來講，二者的區分的底子緣由是冷卻介質分歧，油變是以變壓器油（固然另有別的油如β油）作為冷卻及絕緣介質，而干變是以氛圍或別的氣體如SF6等作為冷卻介質。油變是把由鐵芯及繞組構成的器身置于一個盛滿變壓器油的油箱中。干變常把鐵芯和繞組用環氧樹脂澆注包封起來，也有一種此刻用很多的長短包封式的，繞組用特別的絕緣紙再浸漬公用絕緣漆等，起到避免 繞組或鐵芯受潮。

　　

　　各有各的優錯誤謬誤，油變造價低、保護利便，可是可燃、可爆 。干變因為具有杰出的防火性，能夠拆開運輸放便，潔凈，易保護 ,按裝不需機座，沒有滲油池，可安裝在負荷中間區，以減 少電壓喪失和電能消耗。但干變價錢高，體積大，防潮防塵性差，并且噪音大。

　　

　　油浸式變壓器因為防火的需求，一般安裝在單先的變壓器室內或室外，而干式變壓器必定安裝在室內，普通環境下安裝在高壓配電室內，和高壓配電柜并排安裝。
