干式變壓器過負荷

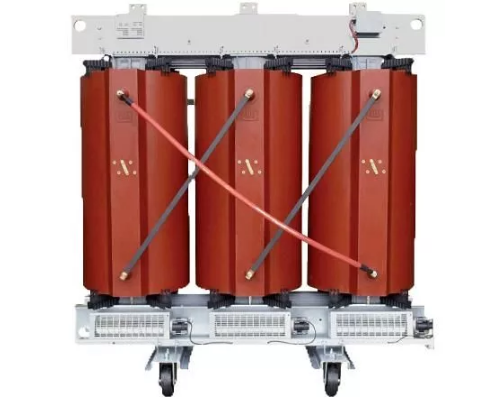

干式變壓器特點及結構



相對油式變壓器，干式變壓器因沒有油，也就沒有火警、爆炸、凈化等題目，故電氣標準、規程等均不要求干式變壓器置于零丁房間內。出格是新的系列，消耗和噪聲降到了新的程度，更加變壓器與高壓屏置于統一配電室內締造了前提。
1、干式變壓器的溫度節制體系 ?干式變壓器的寧靜運轉和利用壽命，很大水平上取決于變壓器繞組絕緣的寧靜靠得住。繞組溫度跨越絕緣耐受溫度使絕緣粉碎，是致使變壓器不克不及一般事情的先要緣由之一，是以對變壓器的運轉溫度的監測及其報警節制是非常主要的。
2、干式變壓器的防護體例 ?按照利用情況特點及防護要求，干式變壓器可挑選分歧的外殼。凡是選用IP23防護外殼，可避免直徑大于12mm的固體異物及鼠、蛇、貓、雀等小植物進入，形成短路停電等惡性毛病，為帶電部門供給寧靜樊籬。若須將變壓器安裝在戶外，則可選用IP23防護外殼，除上述IP20防護功用外，更可避免與垂直線成60°角之內的水滴入。但I(xiàn)P23外殼會使變壓器冷卻才能降落，選用時要注重其運轉容量的下降。
3、干式變壓器的冷卻體例 ?干式變壓器冷卻體例分為天然氛圍冷卻（AN）和逼迫氛圍冷卻（AF）。天然空冷時，變壓器可在額定容量下持久持續運轉。逼迫風冷時，變壓器輸出容量可進步50%。合用于斷續過負荷運轉，或應急變亂過負荷運轉；因為過負荷時負載消耗和阻抗電壓增幅較大，處于非經濟運轉狀況，故不該使其處于長時候持續過負荷運轉。
4、干式變壓器的過載才能 ?干式變壓器的過載才能與情況溫度、過載前的負載環境（肇端負載）、變壓器的絕緣散熱忱況和發燒時候常數等有關，如有必要，可向出產廠討取干變的過負荷曲線。 ? 今朝，我樹脂絕緣干式變壓器年產量已達10000MVA，成為天下上干式變壓器產銷量較大的度之一。
跟著低噪（2500kVA以下配電變壓器噪聲已節制在50dB之內）、節能（空載消耗低落達25%）的SC（B）9系列的推行利用，使得我干式變壓器的機能目標及其制造手藝已到達天下進步前輩程度。
跟著干式變壓器的推行利用，其出產制造手藝也取得長足成長，能夠展望，將來的干式變壓器將在以下幾方面取得進一步成長。
（1）節能低噪：跟著新的低耗硅鋼片，箔式繞組布局，門路鐵芯接縫，情況庇護要求，噪聲研討的深切，和計較機優化設想等新質料、新工藝、新手藝的引入，將使將來的干式變壓器加倍節能、加倍安好。
（2）高靠得住性：進步產品格量和靠得住性，將是人們的不懈尋求。
（3）環保特征認證：以歐洲尺度HD464為根本，展開干式變壓器的耐天氣（C0、C1、C2）、耐情況（E0、E1、E2）及耐火（F0、F1、F2）特征的研討與認證。
（4）大容量：從50～2500kVA配電變壓器為主的干式變壓器，向10000～20000kVA/35kV電力變壓器拓展，跟著都會用電負荷不竭增添，城網地區變電所愈來愈深切都會中間區、住民小區、大型廠礦等負荷中間，35kV大容量的小區中間供電電力變壓器將獲普遍利用。
（5）多功用組合：從單一變壓器向帶有風冷、庇護外殼、溫度計較機接口、零序互感器、功率計量、封鎖母線及側出線等多功用組合式變壓器成長。
（6）多范疇成長：從以配電變壓器為主，向發電站廠用變壓器、勵磁變壓器、地鐵牽引整流變壓器、大電流電爐變壓器、核電站、船用及采油平臺用等特種變壓器及多用處范疇成長。
此中，用于都會地鐵及軌道交通的干式牽引變壓器，電壓有10、20和35kV三個品級，容量有800、2500和3300kVA，為削減諧波凈化，從12脈波整流成長到24脈波整流；環球注目的長江三峽天下較大的840000kW發機電的勵磁變壓器，已由順特廠研制勝利，并經由過程了度驗收。
能夠預言，21世紀的配電變壓器將屬于機能優勝、低噪聲及節能的樹脂絕緣干式變壓器。
干式變壓器的手藝參數
1、利用頻次：50 / 60HZ ；
2、空載電流：< 4 % ；
3、耐壓強度：20O0V / min無擊穿；測試儀器：YZ1802 耐壓試 驗儀（20mA ） ；
4、絕緣品級：F級（特別品級可定制）；
5、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表＜1000 V ）；
6、毗連體例：Y／Y 、△／Y0 、Yo/△，自耦式（可選）；
7、線圈許可溫升：I00K；
8、散熱體例：天然風冷或溫控主動散熱；
9、樂音系數：≤30dB  事情情況  O - 4O ℃ ，相對濕度＜ 80 % ? 海拔高度：不跨越2500 米。 制止遭受雨水、濕氣、高溫、高熱或間接日照。其散熱透風孔與周邊物體應有不小于40cm 的間隔。  避免事情在侵蝕性液體、或氣體、灰塵、導電纖維或金屬細屑較多的場合。 避免事情在振動或電磁滋擾場合。  制止持久顛倒寄存和運輸，不克不及受激烈的撞擊。


干式變壓器接線體例
1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表丈量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應知足其電流值巨細的要求；依照2-2.5A/min2電流密度設置裝備擺設為好。
3、輸入、輸出三相電源線應按變壓器接線板母線色彩黃、綠、紅別離接A 相、B 相、C 相，中性零線應與變壓器壓器中性零線相接，接地線與變壓器外殼（如變壓器有機箱應與箱體地線標記對應相毗連）。 搜檢輸入輸出線，確認準確無誤。
4、先空載通電，察看測試輸入輸出電壓合適要求。同時察看機械  內部是不是有異響、打火、異味等非一般征象，如有非常，請當即斷開輸入電源。
5、當空載測試完成且一般后，方可接入負載。 編纂本段干式變壓器的過載才能 干式變壓器的過載才能與情況溫度、過載前的負載環境（肇端負載）、變壓器的絕緣散熱忱況和發燒時候常數等有關，如有必要，可向出產廠討取干變的過負荷曲線。
若何操縱其過載才能呢
（1）挑選計較變壓器容量時可恰當減小：充實斟酌某些軋鋼、焊接等裝備短時打擊過負荷的能夠性--盡可能操縱干式變壓器的較強過載才能而減小變壓器容量；對某些不平均負荷的場合，如供夜間照明等為主的住民區、文明娛樂舉措措施和空和諧白日照明為主的阛阓等，可充實操縱其過載才能，恰當減小變壓器容量，使其主運轉時候處于滿載或短時過載。
（2）可削減備用容量或臺數：在某些場合，對變壓器的備用系數要求較高，使得工程選配的變壓器容量大、臺數多。而操縱干變的過載才能，在斟酌其備用容量時可予以緊縮；在肯定備用臺數時亦可削減。變壓器處于過載運轉時，必然要注重監測其運轉溫度：若溫度上升達155℃（有報警收回）即應采納減載辦法（減去某些主要負荷），以確保對先要負荷的寧靜供電。
用處： 普遍用于電站、工場、病院等幾乎所有電氣上。
