干式三相變壓器

簡述

本系列產物采取薄層環氧樹脂澆注來包封高、高壓繞組的干式變壓器，設想公道，工藝進步前輩，部分放電量小、樂音低,具有阻燃、自熄、防潮、散熱性好，免保護，無凈化等特性。
鐵芯及夾件概況經防護樹脂特別處置，形狀美妙。高壓箔繞，高壓采取分段多層圓筒式布局，使之安匝散布均衡，漏磁小，機器強度高，抗短路才能強。
設置裝備擺設的低樂音冷卻風機及智能溫控儀使產物具有毛病、超溫報警、啟停庇護，并可實施微電腦長途監控功用。
美妙耐用的不銹鋼外殼，對變壓器作進一步的寧靜庇護，防護品級達IP20及IP23。★IP20可防直徑大于12m固體導物進入,為帶電部門供給寧靜樊籬； ★：Ip23兼具避免與垂直線成60℃角之內的水滴進入，可于戶外運轉，但I(xiàn)p23外殼會使變壓器冷卻才能降落，容量較小的降落約5％，容量較大的約10％。別的,可供給設想其他防護品級或質料的庇護外殼。該系列變壓器可直接安裝于負荷中間，合用于高層修建、機場、船埠、電廠、室第小區或成套變電站等各類場合。

執行的標準

GB6450-1986　　　　GB/T10228-1997
GB/T1094-1996　　　GB4208-1993
根據用戶要求可提供在特殊使用條件下運行的變壓器。

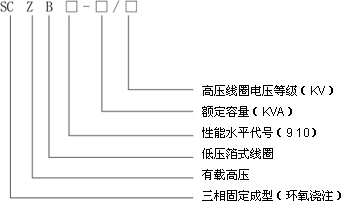

型號及代表意義

一般使用條件

1.海拔高度不跨越1000m 戶內
2.情況溫度：較高氣溫+40℃
3.較高日均勻氣溫+30℃
4.較高年均勻氣溫+20℃
5.較低氣溫-5℃

外部尺寸

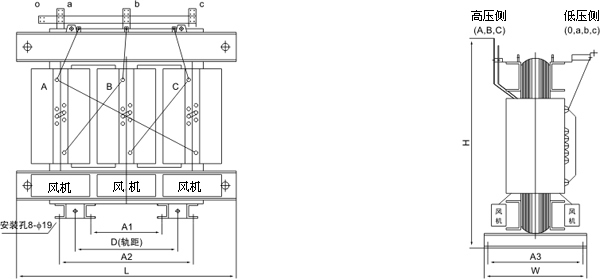

SC(B)10-30~2500/10-0.4外形尺寸圖

SC(B)10系列保護外殼外形尺寸示意圖

主要技術參數

10kV級S9系列

額定容量 (kVA)	電壓組合(kV）			聯結 組標號	短路阻抗 (%)	損耗(kW)		空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
額定容量 (kVA)	高壓	分接范圍	低壓	聯結 組標號	短路阻抗 (%)	空載	負 載	空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
30	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0 或 Dyn11	4.0	0.215	0.750	3.2	320	780×450×700	400×400	900×900×1030
50						0.305	1.055	2.8	360	840×450×720	400×400	1000×900×1050
80						0.415	1.460	2.6	520	900×600×840	550×550	1060×1000×1150
100						0.450	1.665	2.4	670	920×600×860		1080×1000×1170
125						0.530	1.995	2.2	760	980×600×860		1140×1000×1200
160						0.610	2.250	2.2	880	1040×710×980	660×660	1240×1050×1260
200						0.700	2.675	2.0	1030	1070×710×1000		1270×1050×1290
250						0.810	2.915	2.0	1190	1140×710×1030		1340×1050×1330
315						0.990	3.670	1.8	1360	1180×710×1100		1360×1050×1390
400						1.100	4.220	1.8	1740	1380×960×1160	820×910	1540×1150×1590
500						1.305	5.165	1.8	1900	1400×960×1200		1570×1150×1640
630						1.510	6.220	1.6	2050	1440×960×1240		1610×1150×1680
630					6	1.460	6.310	1.6	2050	1500×960×1200		1660×1150×1630
800						1.710	7.360	1.6	2330	1500×960×1280		1680×1150×1720
1000						1.990	8.600	1.4	2790	1640×960×1410		1750×1200×1850
1250						2.350	10.260	1.4	3300	1700×1255×1450	1070×1205	1850×1400×1920
1600						2.755	12.420	1.4	4900	1800×1255×1490		1920×1400×2000
2000						3.735	15.300	1.2	4900	1940×1255×1590		2050×1450×2130
2500						4.500	18.180	1.2	5650	2060×1255×1660		2170×1450×2230

注：容量200kVA及以下不帶風機，否則在訂貨時需闡明。本表之外的規格和特殊要求可聯系洽談。

額定容量 (kVA)	電壓組合(kV）			聯結 組標號	短路阻抗 (%)	損耗(kW)		空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
額定容量 (kVA)	高壓	分接范圍	低壓	聯結 組標號	短路阻抗 (%)	空載	負 載	空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
200	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0	4.0	0.610	2.470	1.5	1625	1320×800×1220	660×660	1600×1650×1720
250						0.710	2.660	1.3	1765	1380×800×1260		1600×1650×1760
315						0.890	3.410	1.2	2020	1380×800×1310		1600×1750×1810
400						0.970	3.960	1.2	2220	1390×850×1440	820×910	1800×1750×1940
500						1.190	4.730	1.2	2555	1400×960×1520		1800×1750×2020
630						1.300	5.940	1.1	2880	1460×1000×1600		1800×1750×2150
630						1.190	6.160	1.1	3005	1520×1000×1410		1800×1750×1960

10kV級SCBZ10系列

主要技術參數

10kV級SCZB10系列

額定容量 (kVA)	電壓組合(kV）			聯結 組標?/TD>	短路阻抗 (%)	損耗(kW)		空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	外形尺寸 長(L)×寬(B)×高(H)
額定容量 (kVA)	高壓	分接范圍	低壓	聯結 組標?/TD>	短路阻抗 (%)	空載	負 載	空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	外形尺寸 長(L)×寬(B)×高(H)
800	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0 或 Dyn11	6	1.460	7.260	1.0	3320	1570×1000×1580	820×910	2200×1850×2130
1000						1.680	8.360	1.0	3780	1640×1000×1700		2200×1850×2250
1250						2.160	10.010	0.9	4530	1700×1255×1820		2200×1850×2370
1600						2.490	12.100	0.9	5140	1800×1255×1980	1070×1205	2200×1850×2530
2000						2.920	14.600	0.8	6200	1940×1255×2110		2300×1900×2660
2500						3.460	17.400	0.8	7570	2100×1255×2350		2400×1950×2750

10kV級SCB10系列

額定容量 (kVA)	電壓組合(kV）			聯結 組標號	短路阻抗 (%)	損耗(kW)		空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
額定容量 (kVA)	高壓	分接范圍	低壓	聯結 組標號	短路阻抗 (%)	空載	負 載	空載電流 (%)	重量 (kg)	外形尺寸 長(L)×寬(B)×高(H)	規矩 縱向×橫向	保護外殼尺寸 長(L)×寬(B)×高(H)
30	11 10.5 10 6.3 6	±5% 或 ±2× 2.5%	0.4	Yyn0	4.0	0.195	0.71	2.5	340	780×450×790	400×400	900×900×1080
50						0.275	0.950	2.2	430	840×450×855	400×400	1000×900×1150
80						0.375	1.385	2.1	560	900×600×885	550×550	1060×1000×1180
100						0.405	1.580	1.9	720	920×600×900		1080×1000×1200
125						0.475	1.895	1.8	830	980×600×960		1140×1000×1260
160						0.550	2.140	1.8	940	1040×710×1000	660×660	1240×1050×1300
200						0.630	2.540	1.6	1250	1070×710×1200		1270×1050×1450
250						0.730	2.770	1.5	1450	1140×710×1245		1340×1050×1550
315						0.890	3.485	1.4	1600	1180×710×1300		1360×1050×1600
400						0.990	4.010	1.4	1980	1380×960×1425	820×910	1540×1150×1720
500						1.175	4.910	1.3	2300	1400×960×1515		1570×1150×1810
630						1.360	5.910	1.3	2570	1440×960×1595		1610×1150×1900
630				Yyn0 或 Dyn11	6	1.315	5.995	1.2	2550	1500×960×1405		1660×1150×1700
800						1.540	6.990	1.2	2810	1560×960×1575		1680×1150×1870
1000						1.790	8.170	1.1	3210	1640×960×1685		1750×1200×1980
1250						2.115	9.750	1.1	3400	1700×1255×1815	1070×1205	1850×1400×2120
1600						2.480	11.800	1.0	4150	1800×1255×1980		1920×1400×2280
2000						3.360	14.535	0.9	5600	1940×1255×2110		2050×1450×2420
2500						4.050	17.270	0.8	6300	2060×1255×2350		2170×1450×2750
