◆使用環境條件

　　1、周圍空氣溫度不超過+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃

　　2、周圍空氣溫度為+40℃，相對溫度不超過50%，在較低的溫度時允許有較高的相對溫度，如+20℃時濕度允許90%，但應考慮到由于溫度的變化有可能會產生凝霜

　　3、戶內使用，使用地點的海拔高度不得超過2000m

　　4、應安裝在無劇烈震動和沖擊以及不足以使電器元件受到腐蝕的場所

　　◆技術數據

　　GCK的基本框架為組合裝配式結構。柜架的全部結構件都經過鍍鋅、噴塑處理，通過螺釘緊固互相連接成基本柜架，再按需要加上門、擋板、隔板、抽屜、安全支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜。

　　本柜結構有下列特點

　　1、柜架

　　柜架采用c型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量

　　A、零部件的成型尺寸、開孔尺寸、設備間隔均實行模數化(模數E=20m，下同)

　　B、內部結構件采用鍍鋅處理

　　C、柜體頂蓋為可拆卸式，拿掉頂蓋可以看到柜頂?shù)乃慕怯械醐h(huán)，用于起吊和裝運

　　D、外部經磷化處理，然后采用靜電環氫粉末噴涂

　　E、柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修

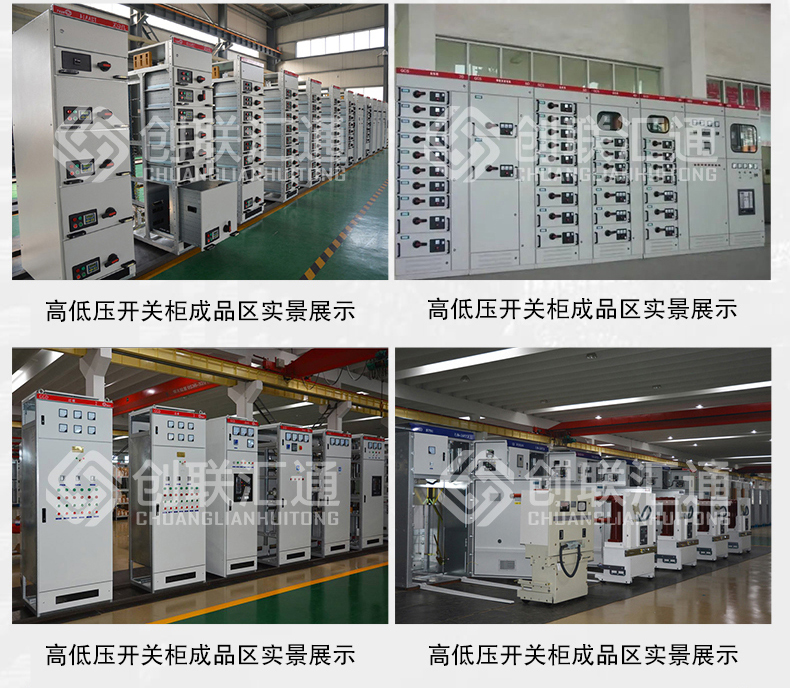

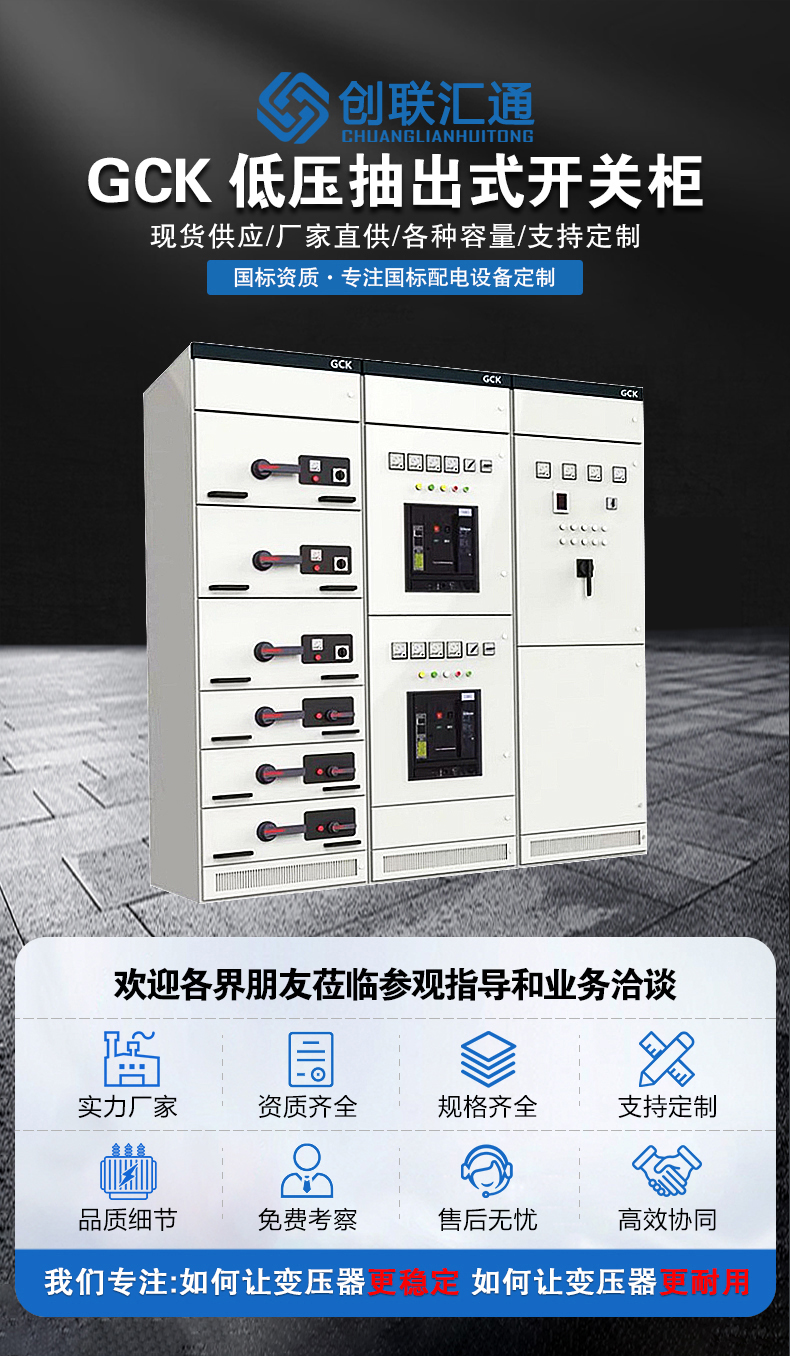

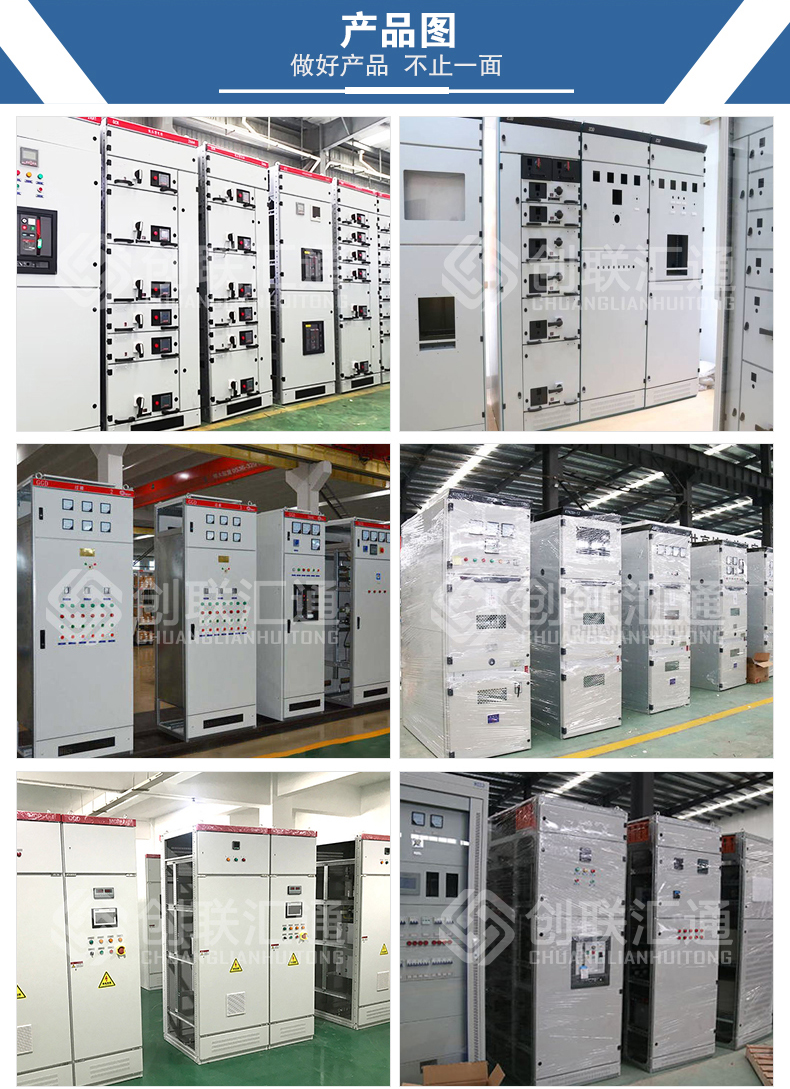

產品圖片

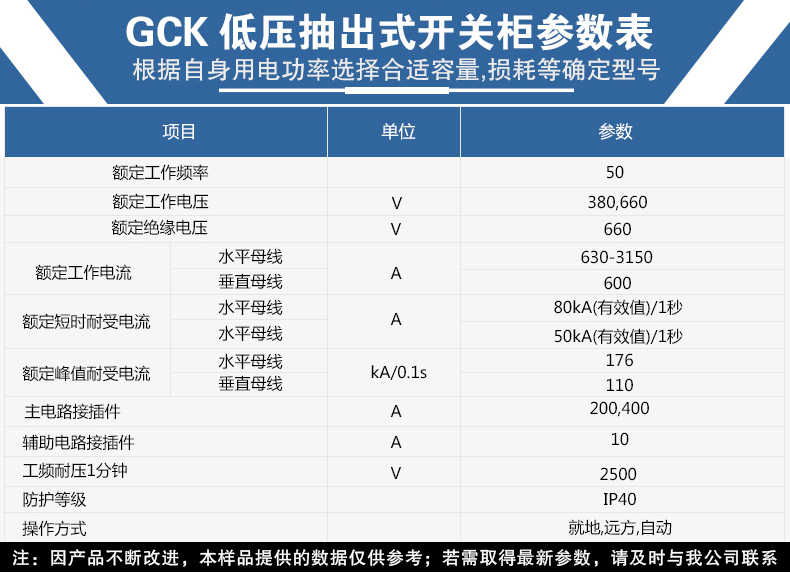

產品參數

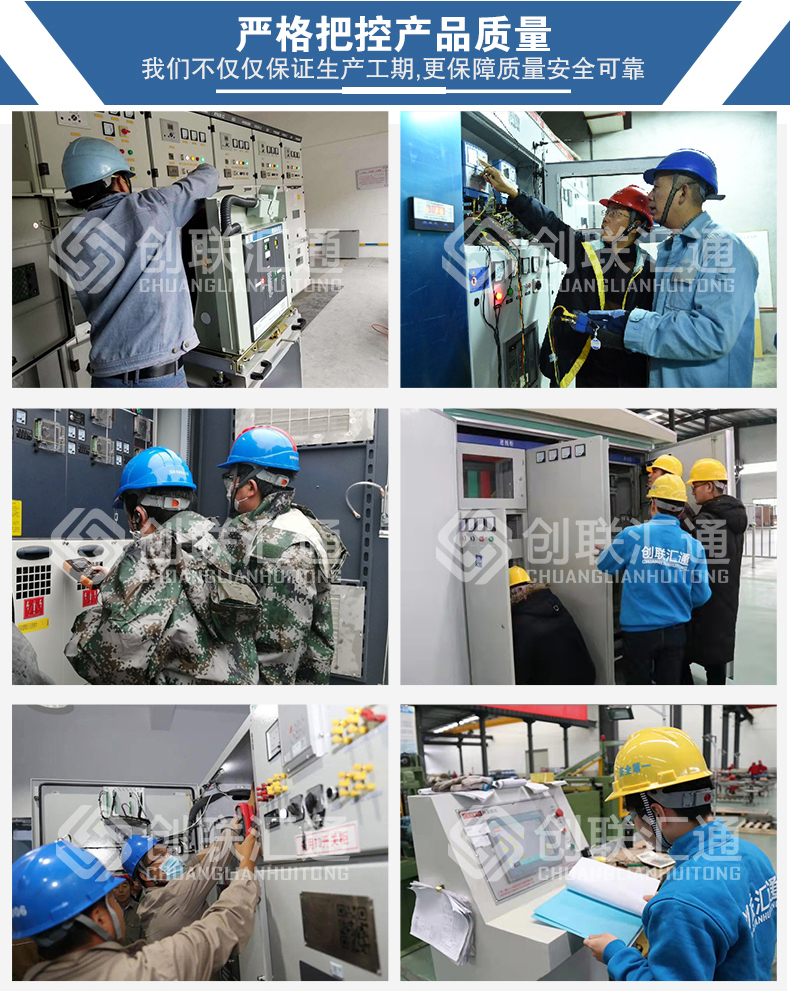

企業保障
