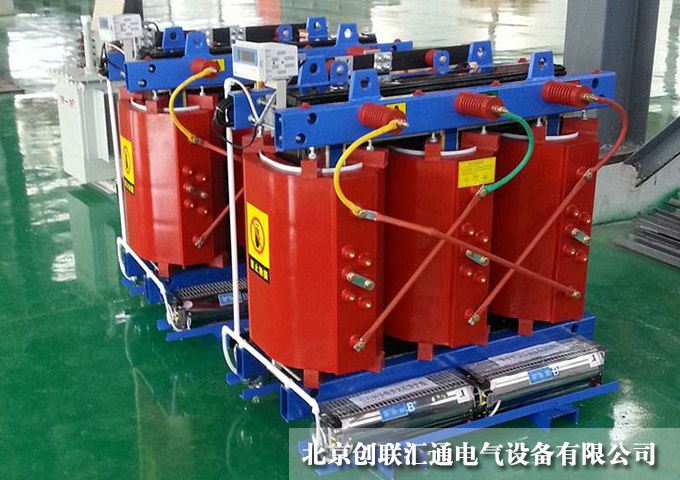

scb10 800kva變壓器參數

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-04-25 09:41:01

導讀：scb10 800kva干式變壓器特點： 1。線圈采用銅線或鋁箔纏繞，無紡布和亞胺膜線為原料。非織造織物和亞胺薄膜絲具有相對的絕緣厚度。更薄，耐高壓等，是卷繞電氣產品的理想卷繞材料

　　1。線圈采用銅線或鋁箔纏繞，無紡布和亞胺膜線為原料。非織造織物和亞胺薄膜絲具有相對的絕緣厚度。更薄，耐高壓等，是卷繞電氣產品的理想卷繞材料，體積小，產量大，可靠性高。高壓，環氧樹脂無填料真空干燥，脫氣除濕，整體鑄造，機械強度高，耐短路，抗沖擊性強。

　　2.高壓繞組和中間分接頭的較好端嵌有銅插件。鋼材好，易移，美觀整潔。

　　3.芯體采用新型WISCO 120冷軋硅鋼片，45度全傾斜多步縫。表面覆蓋有樹脂絕緣涂層，以防止潮濕，生銹和噪音。

　　4。鐵芯，夾具和線圈由彈性構件夾緊，使得線圈處于穩定的壓縮狀態以減少噪音。

　　5.SCB10環氧樹脂澆注型泰鑫干式變壓器是根據自冷卻設計的。整個鑄件的高(低)壓力線圈壁預留有縱向通風管道，并可配備強制風冷裝置(冷卻風扇)。強制風冷后，輸出容量可提高20%。

　　6.使用恒溫器，將鉑電阻器(Pt100)放置在低壓線圈頂部的預埋孔中。為了監測變壓器繞組的溫升，冷卻風扇自動啟動和停止，并提供故障報警，超溫報警和超溫跳閘功能，為泰信干燥提供可靠的過載保護裝置 - 型變壓器，從而提高干式變壓器運行的安全性。

　　scb10 800kva變壓器結構特點：鐵芯：鐵芯選用新型WISCO 120優質冷軋硅鋼片，三階全傾斜接頭結構，芯柱采用F級無緯綁扎，鐵芯表面采用環氧樹脂封裝，減少空載損耗(空載損耗可達到負差)，空載電流和鐵皮噪聲，以及夾子和閉合的特殊表面處理 - 配件進一步改善了產品的外觀質量。溫控系統和風冷系統：采用橫流頂吹冷卻風扇，具有噪音低，風壓大，外形美觀的特點，提高了變壓器的過載能力。

　　溫度控制采用智能溫度控制器，提高變壓器運行的安全性和可靠性。

　　保護外殼和出線母線：保護外殼為變壓器提供進一步的安全保護，防護等級為IP20，IP23等。外殼材料為鋁合金，冷軋鋼板，不銹鋼等供用戶選擇?？梢允褂糜糜诘蛪撼鼍€，側出線和頂出線的標準母線排放線，并且用戶還可以設計特殊的出口模式

　　干式變壓器執行標準：

　　GB1094.11-2007干式電力變壓器

　　GB / T10228-2008干式電力變壓器技術參數及要求

　　GB1094.10-2003電力變壓器第3部分：絕緣等級，絕緣試驗和絕緣氣隙

　　JB / T10008-2004 6~500KV級變壓器聲級

　　scb10 800kva變壓器參數：

規格型號	電壓組合			空載	負載	短路	空載	主機	外形尺寸		軌距
	高壓（KV）	分接	低壓（KV）	損耗（W）	損耗	阻抗	阻抗	重量	長（L）×寬×高（H）	長（L）×寬×高（H）	（mm）
	高壓（KV）	（%）	低壓（KV）		（W）	（%）	（%）		（無防護外罩）	（有防護外罩）
SCB10-100	6	2. +5	0.4	360	1570	4	1.7	750	1050×600×1000	1300×1100×1500	550×550
SCB10-160	6.3	±2×5		480	2130		1.5	950	1120×770×1100	1400×1100×1500	710×660
SCB10-200	6.6			550	2530		1.3	1150	1160×770×1150	1450×1100×1500	710×660
SCB10-250	10			640	2760		1.3	1350	1220×770×1200	1500×1150×1500	710×710
SCB10-315	10.5			790	3470		1.1	1600	1260×770×1250	1550×1150×1550	710×710
SCB10-400	11			880	3990		1.1	1750	1320×770×1300	1600×1150×1600	710×710
SCB10-500				1040	4880		1	2050	1360×820×1350	1650×1200×1650	760×710
SCB10-630				1170	5960	6	0.9	2400	1420×820×1400	1700×1200×1700	760×710
SCB10-800				1360	6960		0.75	2800	1500×980×1550	1850×1250×1800	920×820
SCB10-1000				1590	8130		0.65	3200	1550×980×1600	1850×1250×1850	920×820
SCB10-1250				1880	9690		0.6	3800	1600×980×1650	1900×1250×1900	920×820
SCB10-1600				2200	11730		0.6	4500	1700×980×1700	1950×1250×1950	920×820
SCB10-2000				2740	14450		0.5	5600	1800×980×1800	2000×1300×2100	920×920
SCB10-2500				3240	17170		0.45	6300	1850×980×1900	2100×1300×2300	920×920
