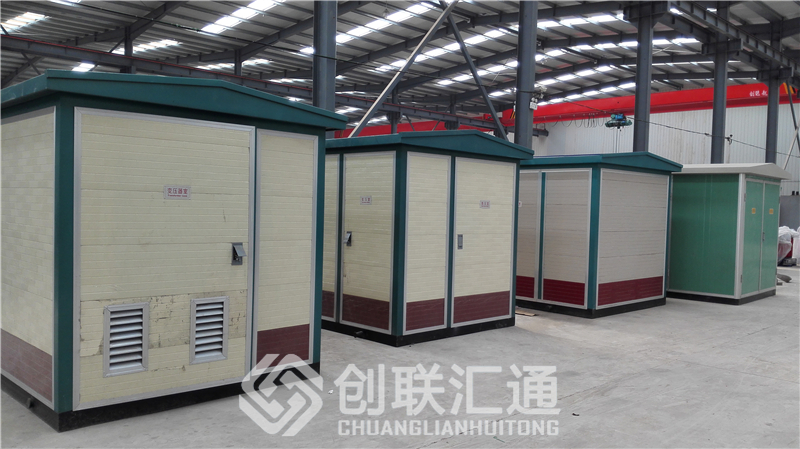

華式箱變，簡稱“華變”。在很多的大型光伏發電項目中，都用的是這種組合式的箱變，故又被叫做光伏專用組合式箱變。區別與美式、歐式這兩種箱變的前輩，華式箱變結合了它們的特點、優勢，再進行設備上相關的優化設計后，使其更加適合在光伏發電廠中使用

華式箱變的結構與特色

整體占地較少。與歐變不同的是，華式箱變?nèi)∠俗儔浩魇?，使得其整體的占地面積比歐式箱變還要小，變壓器美變結構的進出線方式節約了大量的銅材，因此整機成本較歐變低,用戶投資減少。

高壓開關至變壓器連線方式選擇了用母排連接，這樣就很大程度上解決了用電纜連接帶來的運行安全問題。

高壓開關的隔離刀與滅弧室及熔斷器設計為分室放置，解決了一般開關更換熔斷器或滅弧室需要停電整條線路的問題，真正實現了單臺檢修無需停用其他風機的性能。

光伏華式箱變借鑒了美變的優點，變壓器上的散熱片進行了敞開式的安裝，做到了讓其完全的自然通風的效果，節約了大量電能損失，同時杜絕了因強迫通風帶來的風扇性能不可靠而容易超溫跳閘的缺陷，也實現了帶電體全部密封在箱變內，還順便解決了防塵問題，可謂是一舉多得。
