20kv級SCB10系列環氧樹脂干式變壓器產品介紹

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-07-02 03:35:27

導讀：產品簡述本公司生產的20KV級SCB10系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到國家先進水平。該系列產品采用國外先進的制造技術，設計圖紙及技術文件

　　產品簡述

　　本公司生產的20KV級SCB10系列干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到家先進水平。該系列產品采用外先進的制造技術，設計圖紙及技術文件齊全、正確、清新，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。

　　結構特點

　　箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱效果差、存在繞制螺旋角、人工焊接質量不穩定等突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。

　　溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。

　　產品優勢

　　損耗低，節電效果好，運行經濟，可免維護。

　　安全，難燃防火,無污染，可直接安裝在負荷中心.

　　免維修，安裝簡便，綜合運行成本低。

　　防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。

　　損耗低,局部放電量低噪音小，散熱能力強,強迫風冷條件下可以150%額定負載運行。

　　配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　體風小、重量輕，占地空間小，安裝費用位考慮排油池防大消火設施和備用電源等。

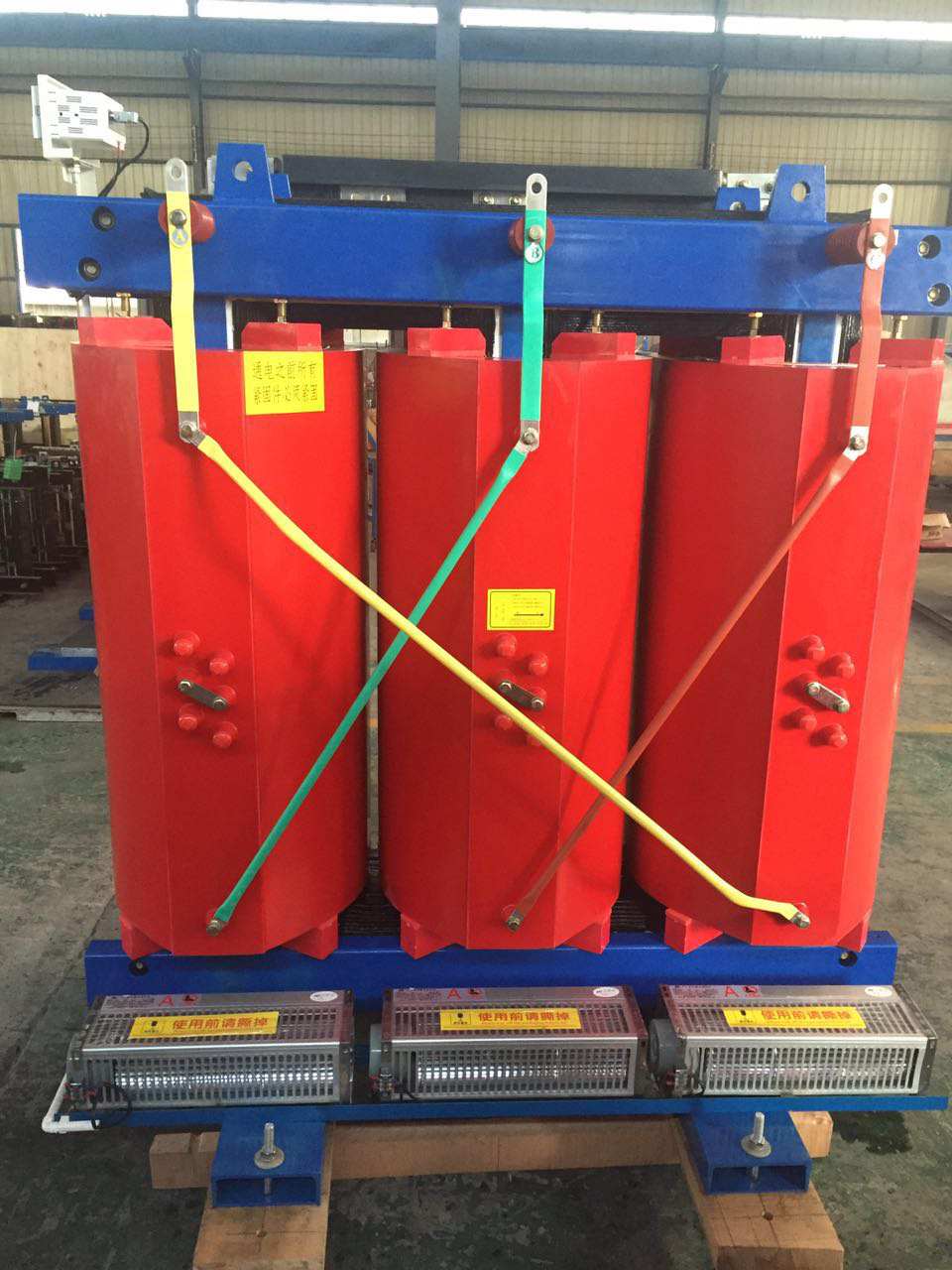

　　產品實圖

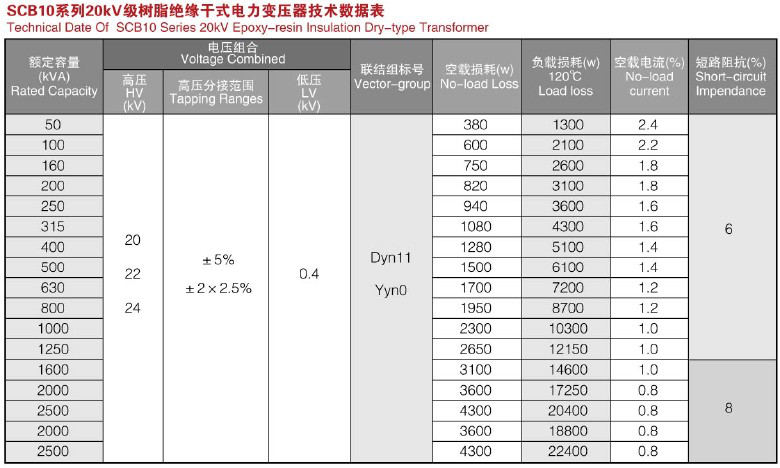

20kv級SCB10系列環氧樹脂干式變壓器技術參數：

干式變壓器接線是干式變壓器的重要組成部分。干式變壓器有多種方式可供選擇。對于干式變壓器的布線，必須提高布線效率并改善其安全性能。干式變壓器有許多線路和接線端口。對于干式變壓器，必須正確連接這些接線端子和普通繞組的接線，以確保連接質量，提高干式變壓器的連接效果，并安全有效地執行干式變壓器。在干式變壓器接線時應該掌握哪些方法？如何連接它們？

干式變壓器接線組代表干式變壓器的初級繞組和次級繞組的組合形式。

干式變壓器繞組有兩個共同的連接，即“三角形連接”和“星形連接”。在干式變壓器接線組中，“d”表示三角形連接，“yn”表示中性線星形連接，“y”表示中性線星形連接，“11”表示干式變壓器二次側線電壓UAB遲滯。初級側線電壓為UAB 330度（或前方30度）。干式變壓器接線組由初級側（或初級側）布線的大寫字母和次級側（或次級側）布線的小寫字母表示。 Y（或Y）是星形連接，D（或D）是三角形連接。由時鐘表示，它用于指示初級側電壓和次級側電壓之間的相位關系。初級側線電壓相量用作分針，固定在12點鐘位置，次級側線電壓相量用作時間指針。

“yn，d11”，其中11表示當初級側線電壓相量用作指向12點的一分鐘指針時，次級側線電壓相量是11點。也就是說，次級側的線電壓UAB滯后于初級側的線電壓UAB 330度（或前30度）。當組合干式變壓器的兩個繞組時，形成“Y，Y”，“D，Y”，“Y，D”，“D，D”的四個布線組。中只使用“Y，Y”和“Y，D”。由于有兩種連接中性線和中性線的方法，當沒有中性線時沒有符號，字母Y后面跟著字母N，表示存在中性線。 n表示中性點具有引導線。在yn0連接組中，uab與uab重合，時針和分針參考12.“12”在新連接組中表示為“0”。

干式變壓器具有多種繞組連接。為了保證干式變壓器的安全運行，必須注意接線方式，有效提高干式變壓器的效率，使干式變壓器運行更好。
