常用的干式變壓器鐵芯一般都是用硅鋼片制做的。硅鋼是一種合硅（硅也稱矽）的鋼，其含硅量在0.8～4.8％。由硅鋼做干式變壓器的鐵芯，是因為硅鋼本身是一種導磁能力很強的磁性物質，在通電線圈中，它可以產生較大的磁感應強度，從而可以使干式變壓器的體積縮小。

我們知道，實際的干式變壓器總是在交流狀態下工作，功率損耗不僅在線圈的電阻上，也產生在交變電流磁化下的鐵芯中。通常把鐵芯中的功率損耗叫“鐵損”，鐵損由兩個原因造成，一個是“磁滯損耗”，一個是“渦流損耗”。

磁滯損耗是鐵芯在磁化過程中，由于存在磁滯現象而產生的鐵損，這種損耗的大小與材料的磁滯回線所包圍的面積大小成正比。硅鋼的磁滯回線狹小，用它做干式變壓器的鐵芯磁滯損耗較小，可使其發熱程度大大減小。

既然硅鋼有上述優點，為什么不用整塊的硅鋼做鐵芯，還要把它加工成片狀呢？這是因為片狀鐵芯可以減小另外一種鐵損——“渦流損耗”。

干式變壓器工作時，線圈中有交變電流，它產生的磁通當然是交變的。這個變化的磁通在鐵芯中產生感應電流。鐵芯中產生的感應電流，在垂直于磁通方向的平面內環流著，所以叫渦流。

渦流損耗同樣使鐵芯發熱。為了減小渦流損耗，干式變壓器的鐵芯用彼此絕緣的硅鋼片疊成，使渦流在狹長形的回路中，通過較小的截面，以增大渦流通路上的電阻；同時，硅鋼中的硅使材料的電阻率增大，也起到減小渦流的作用。

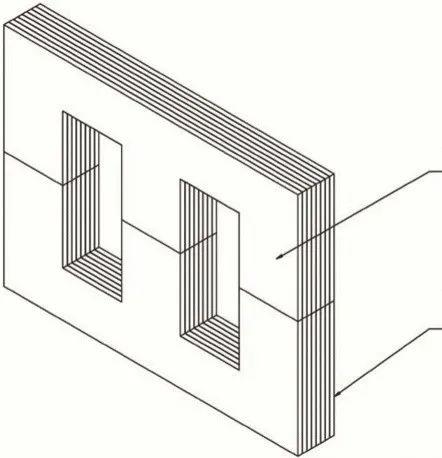

用做干式變壓器的鐵芯，一般選用0.35mm厚的冷軋硅鋼片，按所需鐵芯的尺寸，將它裁成長形片，然后交疊成“日”字形或“口”字形。從道理上講，若為減小渦流，硅鋼片厚度越薄，拼接的片條越狹窄，效果越好。這不但減小了渦流損耗，降低了溫升，還能節省硅鋼片的用料。

但實際上制作硅鋼片鐵芯時。并不單從上述的一面有利因素出發，因為那樣制作鐵芯，要大大增加工時，還減小了鐵芯的有效截面。所以，用硅鋼片制作干式變壓器鐵芯時，要從具體情況出發，權衡利弊，選擇較佳尺寸。

干式變壓器是根據電磁感應的原理制成的。在在閉合的鐵芯柱上面繞有兩個繞組，一個原繞組，和一個副繞組。當原繞組假上交流電源電壓時。原饒組流有交變電流，而建立磁勢，在磁勢的作用下鐵芯中便產生交變主磁通。

至于為什么它可以升壓,和將壓呢？那就需要用楞次定律來解釋了，感應電流產生的磁通,總阻礙圓磁通的變化,當原磁通增加時感應電流的產生的磁通與與原磁通相反, 就是說二次繞組所產生的感應磁通與原繞組所產生的主磁通相反，所以二次繞組就出現了低等級的交變電壓。所以，鐵芯是干式變壓器的磁路部分。

矽鋼片

電工用硅鋼薄板俗稱矽鋼片或硅鋼片。顧名思義，它是含硅高達0.8％-4.8％的電工硅鋼，經熱、冷軋制成。一般厚度在1mm以下，故稱薄板。硅鋼片廣義講屬板材類，由于它的特殊用途而先立一分支。電工用硅鋼薄板具有優良的電磁性能，是電力、電訊和儀表工業中不可缺少的重要磁性材料。

（1）硅鋼片的分類

A、硅鋼片按其含硅量不同可分為低硅和高硅兩種。低硅片含硅2.8％以下，它具有一定機械強度，主要用于制造電機，俗稱電機硅鋼片；高硅片含硅量為2.8％-4.8％，它具有磁性好，但較脆，主要用于制造干式變壓器鐵芯，俗稱干式變壓器硅鋼片。兩者在實際使用中并無嚴格界限，常用高硅片制造大型電機。

B、按生產加工工藝可分熱軋和冷軋兩種，冷軋又可分晶粒無取向和晶粒取向兩種。冷軋片厚度均勻、表面質量好、磁性較高，因此，隨著工業發展，熱軋片有被冷軋片取代之趨勢（我已經明確要求停止使用熱軋硅鋼片，也就是前期所說的“以冷代熱”)。

（2）硅鋼片性能指標

A、鐵損低。質量的較重要指標，世界各都以鐵損值劃分牌號，鐵損越低，牌號越高，質量也高。

B、磁感應強度高。在相同磁場下能獲得較高磁感的硅鋼片，用它制造的電機或干式變壓器鐵芯的體積和重量較小，相對而言可節省硅鋼片、銅線和絕緣材料等。

C、疊裝系數高。硅鋼片表面光滑，平整和厚度均勻，制造鐵芯的疊裝系數提高。

D、沖片性好。對制造小型、微型電機鐵芯，這點更重要。

E、表面對絕緣膜的附著性和焊接性良好。

F、磁時效G、硅鋼片須經退火和酸洗后交貨。

（一）電工用熱軋硅鋼薄板（GB5212-85）電工用熱軋硅鋼薄板以含碳損低的硅鐵軟磁合金作材質，經熱軋成厚度小于1mm的薄板。電工用熱軋硅鋼薄板也稱熱軋硅鋼片。熱軋硅鋼片按其合硅量可分為低硅（Si≤2.8％）和高硅（Si≤4.8％）兩種鋼片。

（二）電工用冷軋硅鋼薄板（GB2521-88）用含硅0.8％-4.8％的電工硅鋼為材質，經冷軋而成。冷軋硅鋼片分晶粒無取向和晶粒取向兩種鋼帶。冷軋電工鋼帶具有表面平整、厚度均勻、疊裝系數高、沖片性好等特點，且比熱軋電工鋼帶磁感高、鐵損低。用冷帶代替熱軋帶制造電機或干式變壓器，其重量和體積可減少0％-25％。

若用冷軋取向帶，性能更佳，用它代替熱軋帶或低檔次冷軋帶，可減少干式變壓器電能消耗量45％-50％，且干式變壓器工作性能更可靠。用于制造電機和干式變壓器。通常，晶粒無取向冷軋帶用作電機或焊接干式變壓器等的狀態；晶粒取向冷軋帶用作電源干式變壓器、脈沖干式變壓器和磁放大器等的鐵芯。鋼板規格尺寸：厚度為0.35、0.50、0.65mm，寬度為800-1000mm，長度為≤2.0m。

（三）家電用熱軋硅鋼薄板（GBH46002-90）家電用熱軋硅鋼薄板的牌號以J（家）D（電）R（熱軋）表示，即JDR。JDR后數字為鐵損值*100，橫線后數字為鋼板厚度*100。家電用熱軋硅鋼片對電磁性能要求可稍低一點，鐵損值（P15/50）較低值為5.40W/kg。一般不經配洗交貨。用于各種電風扇、洗衣機、吸塵器、抽油煙機等家用電器的微分電機等。
