干式變壓器常見形式有哪些?
文章來源:北京創聯匯通電氣 ????? 發布時間: 2017-08-23 09:05:35
導讀:干式變壓器因沒有油,也就沒有火災、爆炸、污染等問題,故電氣規范、規程等均不要求干式變壓器置于單獨房間內。損耗和噪聲降到了新的水平,更為變壓器與低壓屏置于同一配電室
干式變壓器因沒有油,也就沒有火災、爆炸、污染等問題,故電氣規范、規程等均不要求干式變壓器置于單先房間內。損耗和噪聲降到了新的水平,更為變壓器與低壓屏置于同一配電室內創造了條件。干式變壓器現已被廣泛用于電站、工廠、醫院等幾乎所有電氣上。隨著低噪(2500kVA以下配電變壓器噪聲已控制在50dB以內)、節能(空載損耗降低達25%)的SC(B)9系列的推廣應用,使得中干式變壓器的性能指標及其制造技術已達到世界先進水平。
干式變壓器常見形式:
1.封閉式:器身處在封閉的外殼內,與大氣不直接接觸(由于密封、散熱條件差,主要用于礦用,屬于防爆型)。
2.開啟式:是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式。

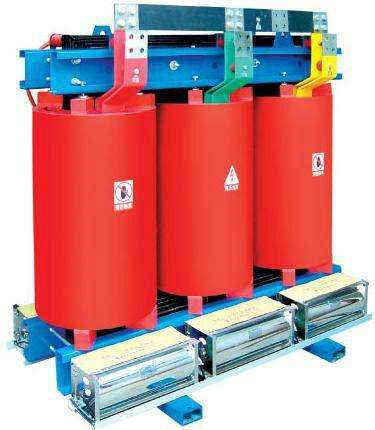

3.澆注式:用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單、體積小,適用于較小容量的變壓器。干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時,變壓器可在額定容量下長期連續運行。強迫風冷時,變壓器輸出容量可提高50%。適用于斷續過負荷運行,或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大,處于非經濟運行狀態,故不應使其處于長時間連續過負荷運行。
如何利用其過載能力呢?
選擇計算變壓器容量時可適當減小:充分考慮某些軋鋼、焊接等設備短時沖擊過負荷的可能性--盡量利用干式變壓器的較強過載能力而減小變壓器容量;對某些不均勻負荷的場所,如供夜間照明等為主的居民區、文化娛樂設施以及空調和白天照明為主的商場等,可充分利用其過載能力,適當減小變壓器容量,使其主運行時間處于滿載或短時過載。
